製品案内

現在、情報技術(IT)・ロボット技術(RT)を用いた様々な製品を開発しています。製品についてのお問い合せは、電子メールに、製品名、お名前,メールアドレス,電話番号などを記入の上、contact@takitagiken.com まで、お願いいたします。

当社では、下記製品以外でも、あなたのニーズに合わせた特注品の製作も承っております。
極限環境用ロボットの開発で培ってきた電子回路設計のノウハウで、モータ制御・電力管理・マイコン・カメラ・センサ・通信(シリアル・無線・有線)など、様々な電子回路・基板の開発のお手伝いが可能です。
こんな回路が作れないかな、こんな装置がつくれないかなと言うことがあれば、是非、弊社までご連絡ください。
ロボティクス・メカトロニクス関連分野で実験用機器の試作・製作でお困りの際も、お気軽にご相談ください。


 弊社では、弊社製品の販売にご協力いただける販売店様を募集しています。弊社製品にご興味をお持ちの方は、contact@takitagiken.com まで、ご連絡ください。

アンプモジュール

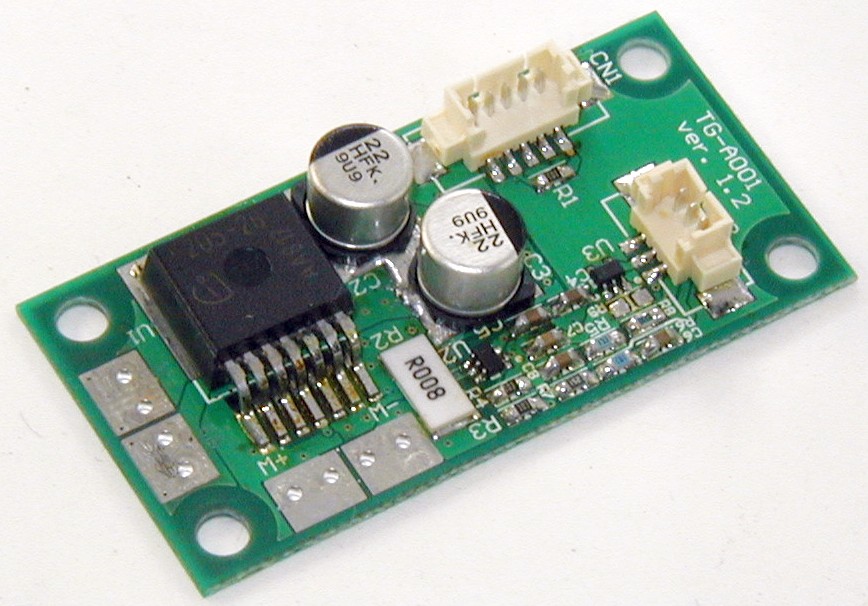

(TG-A001)



 Infineon Technologies社TLE5205を使用し、6V〜40V、最大5AのDCモータが駆動可能なHブリッジボード。電流シャントモニタを搭載し、電流の監視が可能。大きさ47mm x 23.5mm。

wiki カタログマニュアル
価格
\9,000(税抜き)+消費税

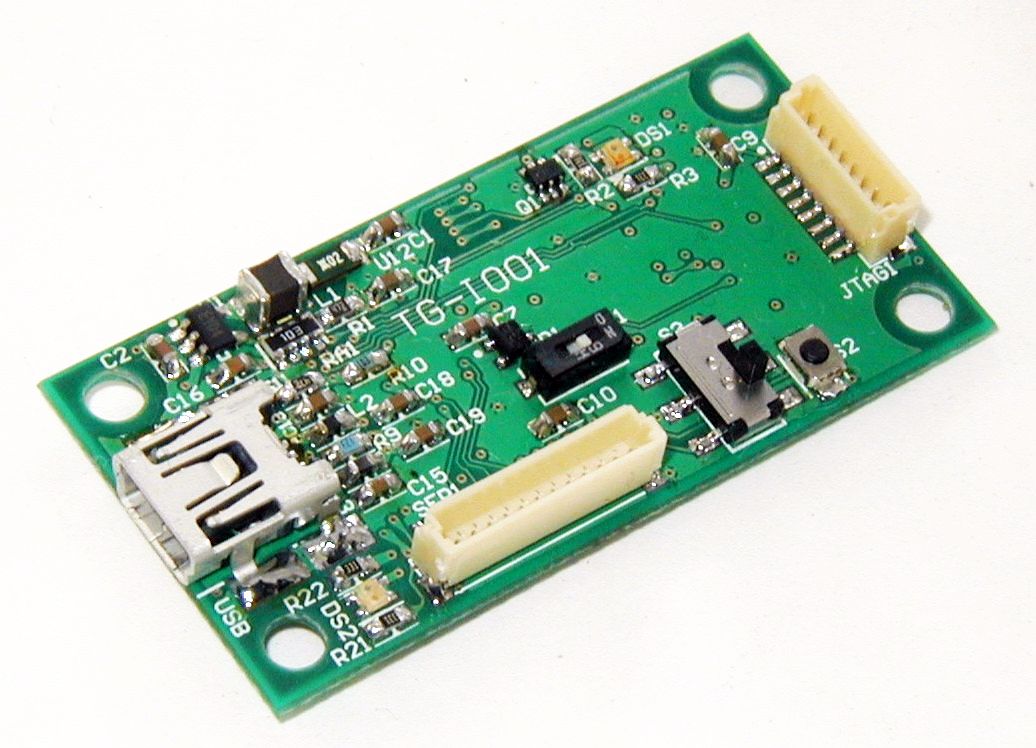

USB-JTAG・シリアル アダプタ
(TG-I001)



 FTDI社FT2232H使用し、JTAG用ポート1ch、シリアルポート1chを搭載したJTAGインターフェースボード。モード切替、リセットに使用可能なスイッチを搭載し、弊社マイコンボードのプログラムダウンロードにご使用頂けます。大きさ47mm x 23.5mm。


カタログマニュアル
価格
\12,000(税抜き)+消費税
SH2マイコンボード

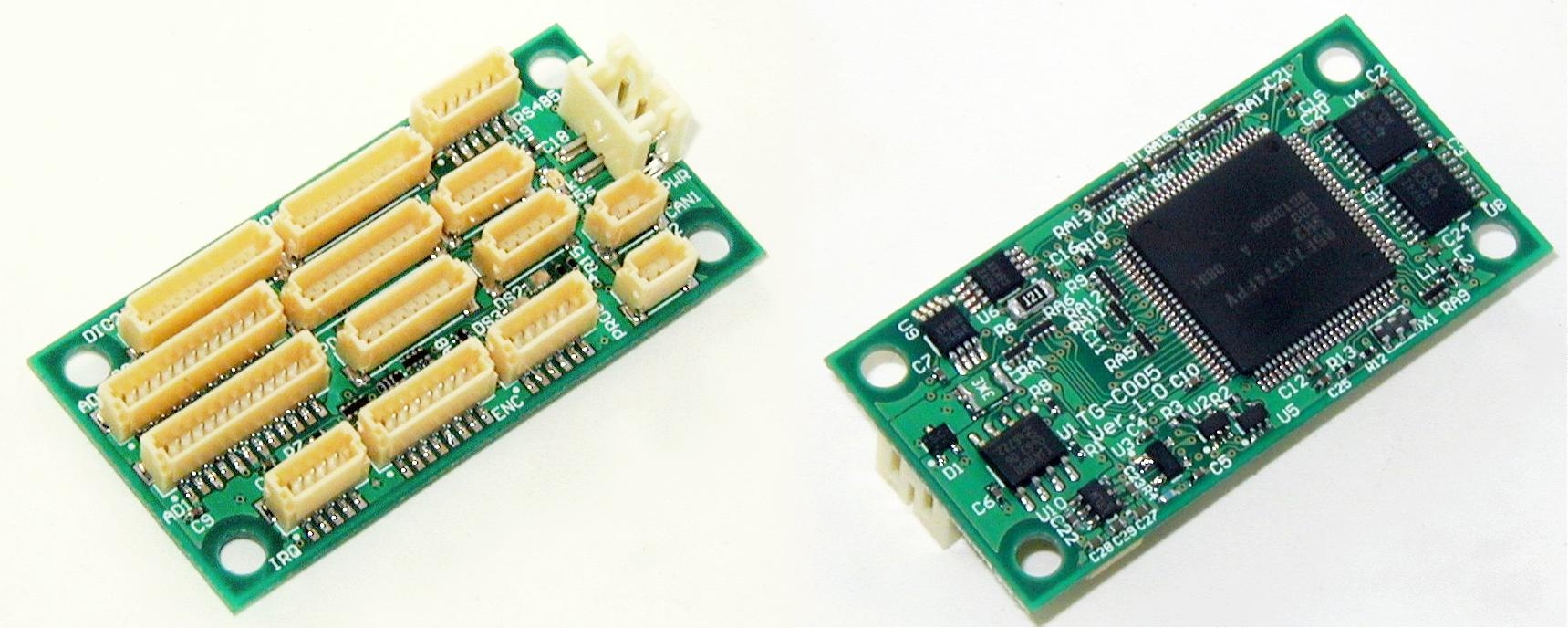

(TG-C005)

表面          裏面

 ルネサスエレクトロニクス社のSH2コアCPU SH7137 (コア80MHz、周辺40MHz)を搭載したマイコンボード。シリアル、CAN、SPI、I2C、RS-485の通信系IFに加え、PWM出力・エンコーダ入力などモータ制御向け機能を装備。アナログ入力にはバッファアンプを備え、高入力インピーダンスを実現。計測・制御など様々な用途にご使用いただけけま す。大きさ47mm x 23.5mm。

サンプルコード wiki
カタログマニュアル
価格
\15,000(税抜き)+消費税
理想ダイオードORアダプタ
(TG-P001)


*写真は開発中のものです。

 Linear Technology社LTC4357を使用し、2個の電源を理想ダイオードのORで結合し冗長性を持たせてシステムの信頼性を向上させるアダプタボード。MOSFETと理想ダイオードコントローラから構成される理想ダイオード回路を用いて、順方向電圧による電圧低下を抑え高効率な冗長的な電力供給を実現。最大電圧50V、電流20A。大きさ47mm x 36mm。


カタログマニュアル
価格
\7,800(税抜き)+消費税
小型2軸DCモータドライバ
(TG-D005)


表面          裏面

 ルネサスエレクトロニクス社のSH2コアCPU SH7137 (コア80MHz、周辺40MHz)とFreescale社の小型H-bridgeチップ MPC17510を2個搭載した小型モータの駆動に適したマイコンボードです。バッファアンプ付きA/Dコンバータ、CANバスなどのシリアル通信機能,豊富なタイマ機能を備え,ロボットをはじめ様々な機器のモータ駆動にお使いいただけます。電源電圧2.5V~15V,出力電流1A(DC定格),3A(ピーク)。大きさ40mm x 20mm。


カタログマニュアル
価格
\20,000(税抜き)+消費税
DCモータドライバ
(TG-D003)


*写真は開発中のものです。

 6V〜40V、5AまでのDCモータが駆動可能なDCモータドライバ。電流センサを搭載。オペアンプによるアナログ比例制御が可能。ポテンショメータや電流センサと組み合わせることで、位置制御・電流制御ドライバとして使用可能です。指令電圧範囲±10V(0Vで中央値)。大きさ47mm x 36mm


カタログマニュアル
価格
\18,000(税抜き)+消費税
アンプモジュール
(TG-A005)


*写真は開発中のものです。

 6V〜50V、最大40AのDCモータが駆動可能なHブリッジボード。最大30Aまで計測可能な電流センサを搭載。大きさ47mm x 23.5mm。


カタログ
価格
\15,000(税抜き)+消費税(予価)

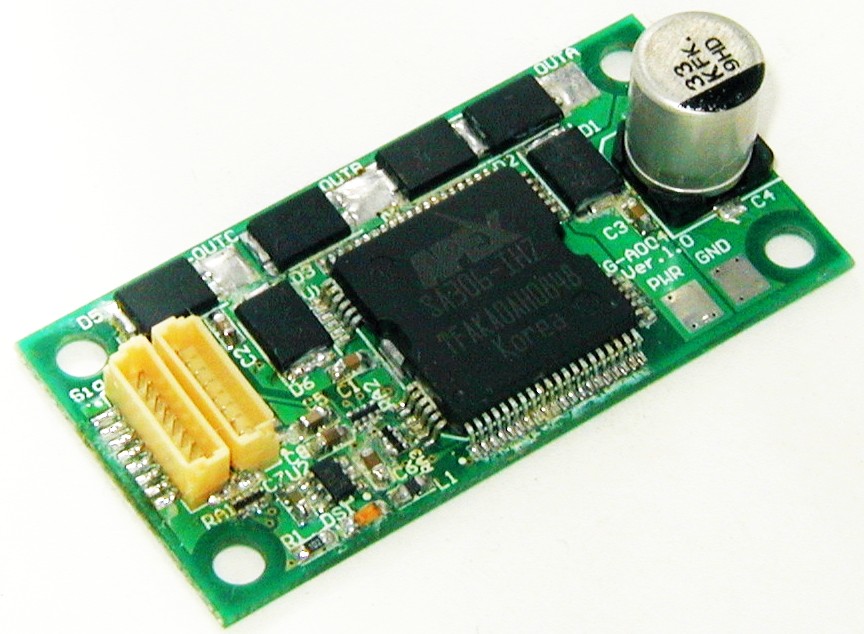

ブラシレスモータアンプモジュール
(TG-A004)



 Cirrus Logic社SA306を使用したブラシレスモータ用アンプモジュール。DCブラシレスモータの駆動にご使用頂けます。ハーフブリッジ2個を使ってHブリッジアンプとしても使用可能です。定格電流5A、定格電圧9~48V。大きさ47mm x 23.5mm。


カタログマニュアル
価格
\15,000(税抜き)+消費税

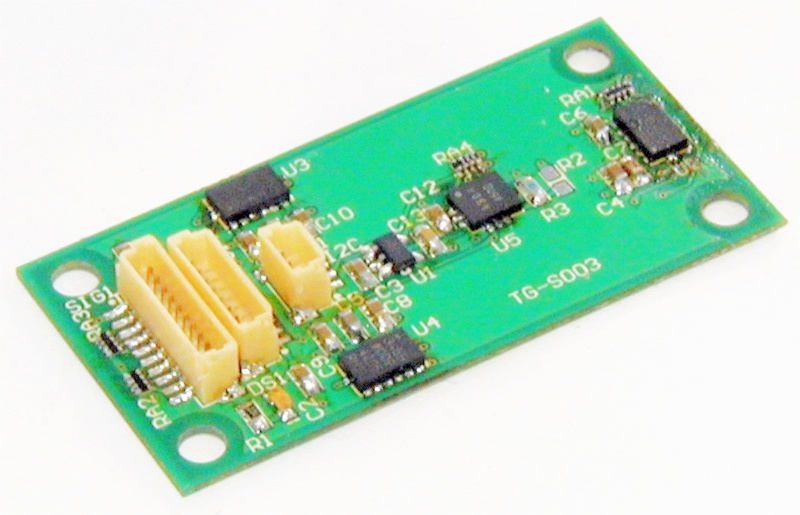

多軸モーションセンサ
(TG-S003)


*写真は開発中のものです。

 SPI出力の3軸加速度センサ3個(測定範囲 2g、4g、8g、16g)、I2C出力3軸磁気ジャイロセンサ(AMI304)1個、I2C出力温度センサ1個を搭載した多軸モーションセンサボード。ボードからの信号は全てデジタル出力のためケーブルの引き回しによるノイズを気にしないでの測定が可能です。大きさ47mm x 23.5mm。


カタログ
価格
\60,000(税抜き)+消費税(予価)
絶縁パワースイッチ(SSR)

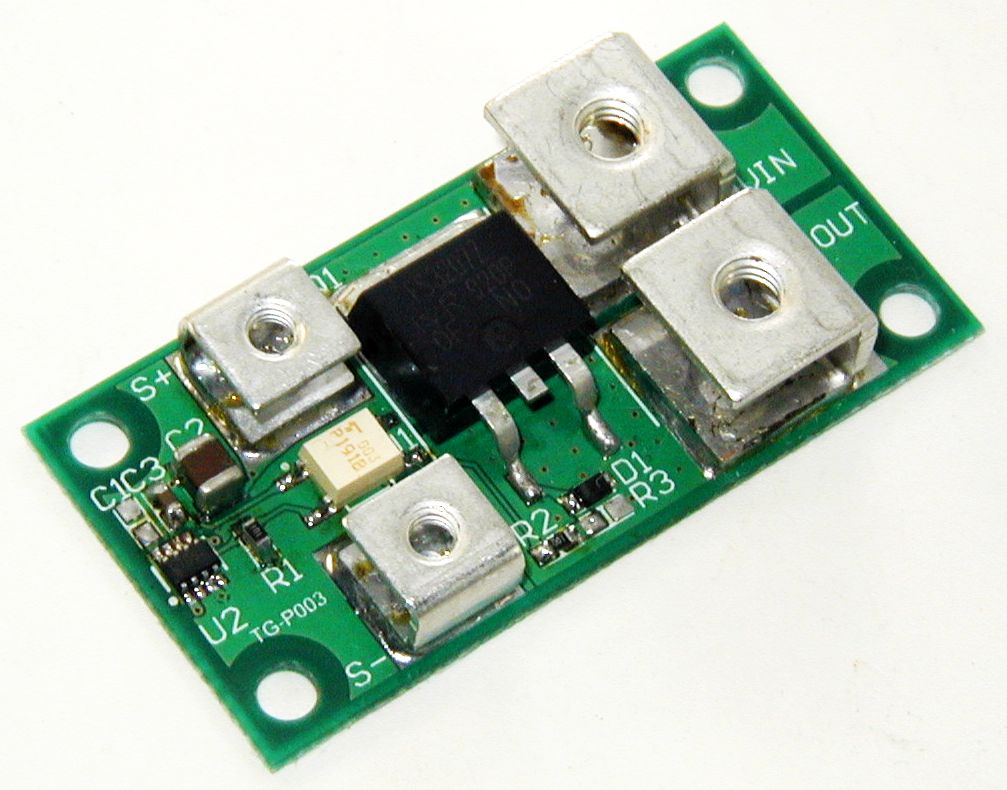

(TG-P003)


 MOSFET 駆動対応のフォトカプラとMOSFETを組み合わせたを電源スイッチボード。入力・出力がフォトカプラで絶縁されているため出力側のノイズを受けずにOn/Offが可能です。入力側には、定電流LED駆動回路を組み込み安定したスイッチングを実現しています。入力電圧2.5~40V(20mA)、出力電圧50V 30A。大きさ47mm x 23.5mm。


カタログマニュアル
価格
\6,000(税抜き)+消費税
  カメラ



 未定 CMOS Image Sensorを用いた小型カメラモジュール。出力NTSC。FPGAを使って画像を処理し、SD/MMCに画像を記録(予定)


カタログ
価格
未定
コネクタ付ケーブル
TG-CAB-SH02



 日本圧着端子製造SHコネクタと嵌合するコネクタ付ケーブル。ケーブル太さAWG30、長さ30cm、コネクタのついてないケーブル端のスリップ長5mm、極数2、色(1-白、2-黒)。

価格
\220(税抜き)+消費税
コネクタ付ケーブル
TG-CAB-SH03



 日本圧着端子製造SHコネクタと嵌合するコネクタ付ケーブル。ケーブル太さAWG30、長さ30cm、コネクタのついてないケーブル端のスリップ長3mm、極数3、色(1-灰、2-白、3-黒)。

価格
\240(税抜き)+消費税
コネクタ付ケーブル

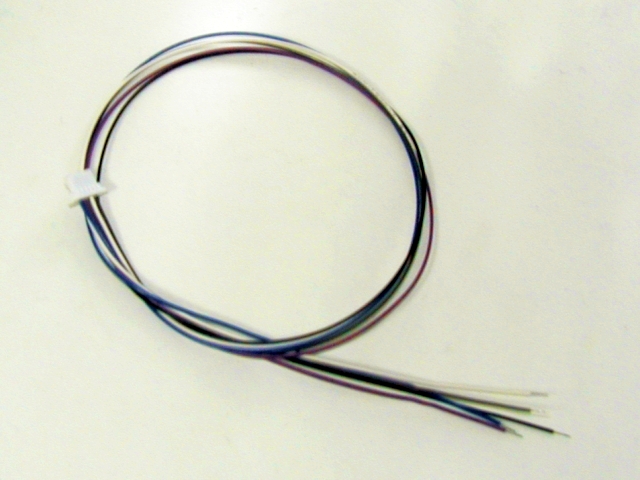

TG-CAB-SH05



 日本圧着端子製造SHコネクタと嵌合するコネクタ付ケーブル。ケーブル太さAWG30、長さ30cm、コネクタのついてないケーブル端のスリップ長3mm、極数5、色(1-青、2-紫、3-灰、4-白、5-黒)。

価格
\320(税抜き)+消費税
コネクタ付ケーブル

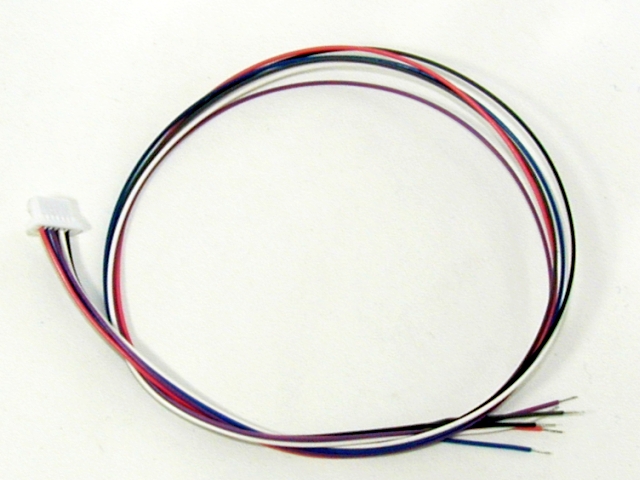

TG-CAB-SH06



 日本圧着端子製造SHコネクタと嵌合するコネクタ付ケーブル。ケーブル太さAWG30、長さ30cm、コネクタのついてないケーブル端のスリップ長3mm、極数6、色(1-桃、2-青、3-紫、4-灰、5-白、6-黒)。

価格
\360(税抜き)+消費税

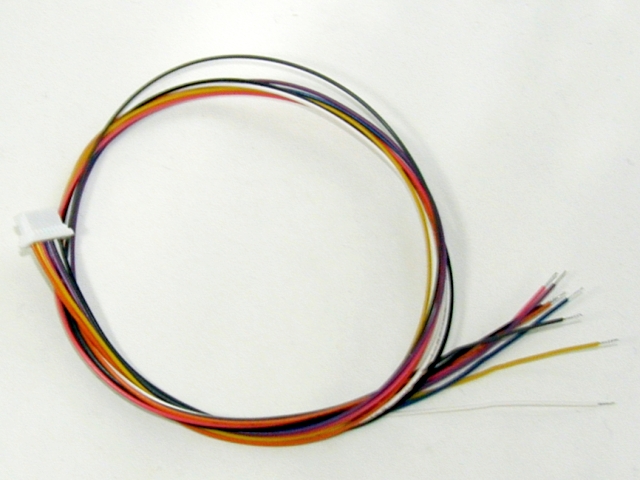

コネクタ付ケーブル
TG-CAB-SH08



 日本圧着端子製造SHコネクタと嵌合するコネクタ付ケーブル。ケーブル太さAWG30、長さ30cm、コネクタのついてないケーブル端のスリップ長3mm、極数8、色(1-橙、2-黄、3-桃、4-青、5-紫、6-灰、7-白、8-黒)。

価格
\480(税抜き)+消費税
コネクタ付ケーブル
TG-CAB-SH10



 日本圧着端子製造SHコネクタと嵌合するコネクタ付ケーブル。ケーブル太さAWG30、長さ30cm、コネクタのついてないケーブル端のスリップ長3mm、極数10、色(1-茶、2-赤、3-橙、4-黄、5-桃、6-青、7-紫、8-灰、9-白、10-黒)。

価格
\520(税抜き)+消費税
コネクタ付ケーブル
TG-CAB-SH12



  日本圧着端子製造SHコネクタと嵌合するコネクタ付ケーブル。ケーブル太さAWG30、長さ30cm、コネクタのついてないケーブル端のスリップ長 3mm、極数12、色(1-白、2-黒、3-茶、4-赤、5-橙、6-黄、7-桃、8-青、9-紫、10-灰、11-白、12-黒)。

価格
\600(税抜き)+消費税

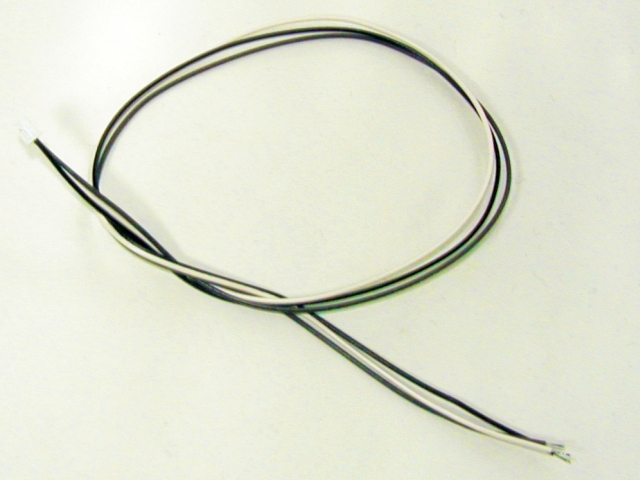

コネクタ付ケーブル
TG-CAB-51021-03



 モレックス PicoBlade 51021-0300付ケーブル。ケーブル太さAWG28、長さ30cm、コネクタのついてないケーブル端のスリップ長3mm、極数3、色(1-灰、2-白、3-黒)。

価格
\240(税抜き)+消費税
コネクタ付ケーブル

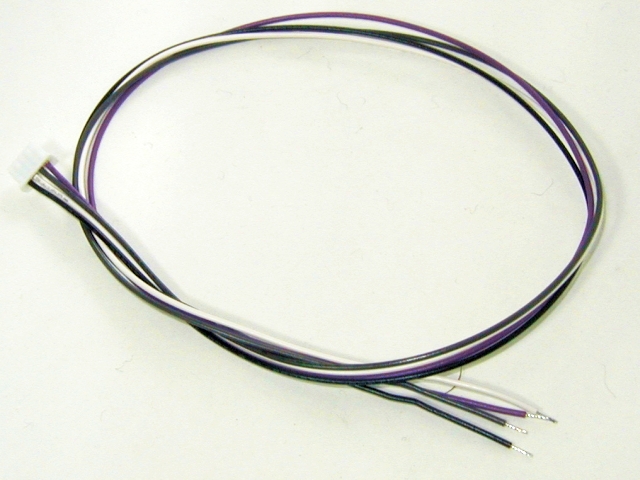

TG-CAB-51021-04



 モレックス PicoBlade 51021-0400付ケーブル。ケーブル太さAWG28、長さ30cm、コネクタのついてないケーブル端のスリップ長3mm、極数4、色(1-紫、2-灰、3-白、4-黒)。

価格
\280(税抜き)+消費税
コネクタ 付ケーブル
TG-CAB-51021-05



 モレックス PicoBlade 51021-0500付ケーブル。ケーブル太さAWG28、長さ30cm、コネクタのついてないケーブル端のスリップ長3mm、極数5、色(1-青、2-紫、3-灰、4-白、5-黒)。

価格
\320(税抜き)+消費税
コネクタ付ケーブル
TG-CAB-SH08-SH08



 日本圧着端子製造SHR-08V-S-Bコネクタが両端に着いたコネクタ付ケーブル。ケーブル太さAWG30、長さ30cm、極数8、色(1極目-赤、2極目以降灰色)。

価格
\400(税抜き)+消費税
